在現代建筑和工業生產中，電力供應的可靠性至關重要。雙電源配電箱作為保障電力持續供應的關鍵設備，正逐漸成為眾多場所不可或缺的一部分。本文將深入探討雙電源配電箱的工作原理、結構組成以及強大的功能特點，幫助大家全面了解這一重要的電力設備。
雙電源配電箱-工作原理大揭秘
雙電源配電箱的核心在于其能夠實現兩路電源之間的自動切換。通常情況下，一路電源為主供電源，多為市電，從變壓器接入；另一路則是備供電源，常見的有柴油發電機供電。配電箱內配備了智能控制器，時刻監測主供電源的狀態。當主供電源正常時，控制器自動合上主供回路，負載由市電穩定供電。一旦主供電源出現故障，如停電、電壓異常等情況，控制器會迅速捕捉到信號，在極短的時間內給備用電源發出啟動指令，同時自動分開主供回路，合上備供回路，實現負載無縫切換到備用電源上繼續工作。而當主供電源恢復正常后，控制器又會自動執行相反操作，切換回主供電源，備用電源進入待命狀態，這就是雙電源配電箱 “自投自復” 的工作過程，極大地保障了電力供應的連續性。
雙電源配電箱-結構組成剖析

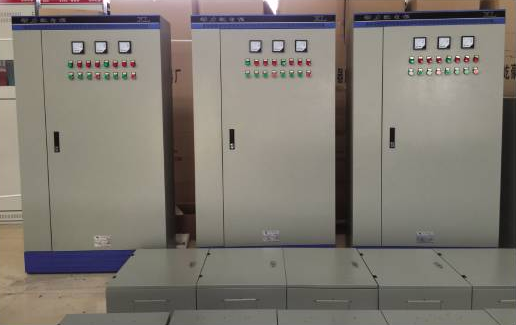

堅固箱體：雙電源配電箱的箱體是整個設備的 “守護者”。一般采用鋼板彎制焊接而成的骨架，外部則選用冷軋鋼板進行焊接拼裝，形成全封閉式結構。這種設計使得箱體具備重量輕、強度高的優點，能夠有效抵御外界的碰撞、灰塵和濕氣，為內部電器元件提供安全穩定的工作環境。例如蘇州舜銘電氣的 ATS 雙電源配電箱，箱體采用 1.5mm 冷軋鋼板，在保障防護性能的同時，確保了整體的耐用性。

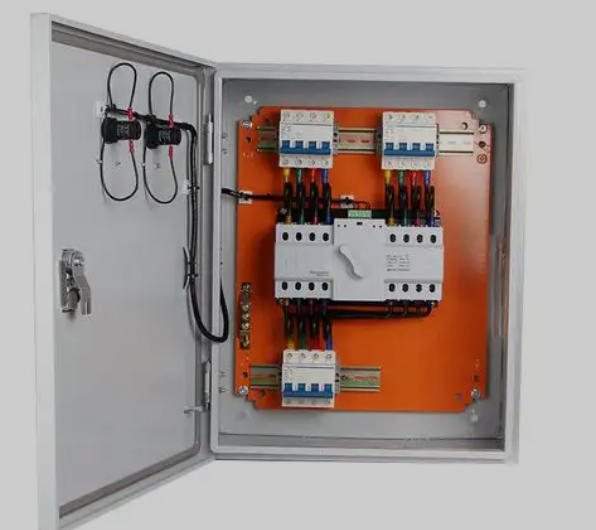

核心轉換開關：雙電源自動轉換開關無疑是配電箱的核心部件。它承擔著在主供和備供電源之間快速、安全切換的重任。常見的有 PC 級和 CB 級，PC 級轉換開關具有較高的短路接通能力，能夠在惡劣的電氣條件下可靠工作；CB 級則集成了斷路器的保護功能，對負載提供過載、短路等多重保護。通過精準的控制邏輯，確保在電源切換過程中，負載設備不受沖擊，平穩運行。

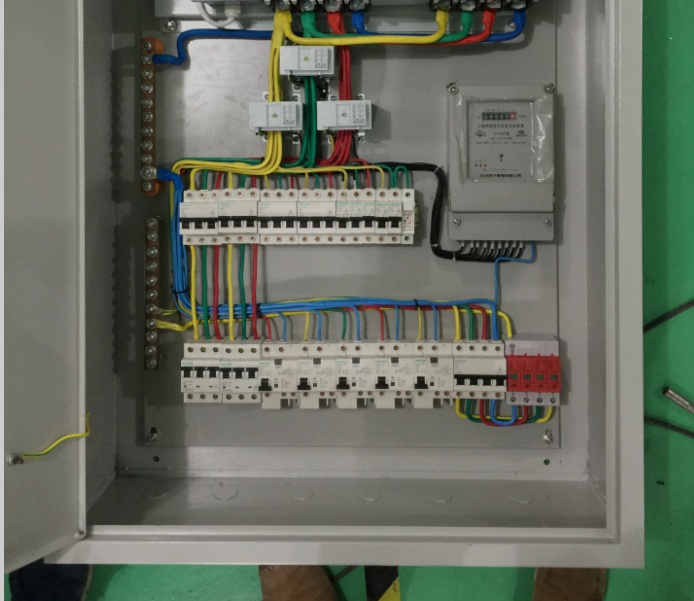

多重保護電器元件：配電箱內還配備了多種保護電器元件，如斷路器，當電路中出現短路、過載等異常情況時，它能夠迅速切斷電路，保護設備和線路安全；熱繼電器主要針對電動機等感性負載，監測其運行電流，一旦過載及時動作，防止電動機燒毀；交流接觸器則用于控制電路的通斷，可實現遠程控制或自動化控制，方便對負載進行靈活管理；負荷隔離開關用于隔離電源，在設備檢修或維護時，確保操作人員與帶電部分有效隔離，保障人身安全。
強大功能盡顯優勢
自動切換保供電：雙電源配電箱的自動切換功能堪稱 “電力衛士”。在主電源出現故障的瞬間，它能夠以毫秒級的速度切換到備用電源，切換時間通常在幾十毫秒到幾秒之間，對絕大多數負載設備的影響微乎其微。以醫院為例，手術室、重癥監護室等關鍵區域的醫療設備對電力中斷極為敏感，雙電源配電箱能夠確保在市電故障時，備用電源立即投入，維持設備正常運轉，保障患者的生命安全。
多重保護筑防線：具備完善的保護功能是雙電源配電箱的一大亮點。短路保護能在電路發生短路故障時迅速切斷電流，避免火災等嚴重事故；過載保護可防止設備長時間過載運行，延長設備使用壽命；過壓、欠壓保護則確保設備在合適的電壓范圍內工作，避免因電壓異常損壞設備；缺相保護有效防止三相電源中某一相缺失導致設備損壞。同時，當出現故障時，配電箱還能通過智能報警系統發出聲光報警，及時通知運維人員進行處理，全方位守護電力系統的安全穩定運行。
智能監控便管理：隨著科技的發展，現代雙電源配電箱大多配備了智能監控系統。通過傳感器實時采集電源的電壓、電流、頻率等參數，以及各個電器元件的工作狀態，并將這些信息集中顯示在監控界面上。工作人員不僅可以在本地直觀了解配電箱的運行情況，還能通過網絡實現遠程監控和管理。例如在數據中心，管理人員可以通過手機或電腦隨時隨地查看雙電源配電箱的運行數據，一旦發現異常，能夠及時采取措施進行處理，大大提高了運維效率，降低了運維成本。
雙電源配電箱憑借其獨特的工作原理、合理的結構組成和強大的功能特點，在眾多領域發揮著關鍵作用，為保障電力供應的可靠性和穩定性立下了汗馬功勞。無論是醫院、數據中心、通信基站，還是工業生產線、大型商場等場所，都離不開雙電源配電箱的保駕護航，為現代社會的高效運轉提供堅實的電力支撐。http://www.927k7k.cn/ 煙臺配電箱
